GDS 避障型激光雷達

270“大視角、最遠8米(反射率為2%)范圍內的區域保護。外觀厚實，抗振能力強，獨特的內部設計能夠有效的較少震動對內部光學和電子元件的影響，確保其在震動環境下的長期穩定性。· 可用性高:對污染物、灰塵、環境光和其它激光掃描儀不敏感。激光防護等級為1級，人眼安全。可以設置不同的保護區域(減速區域、停止區域)。具有兩路安全OSSD輸出，可以分別指示不同的區域檢測狀態等。優異的抗光環境，抗光干擾擾度高達 80000LX。堅固的外殼設計并且防護等級高達IP67，非常適合要求嚴苛的應用。相應等級1-5級可調，級別越高，響應時間越長。效率高、隱蔽性好、抗干擾能力強、可靠性高和穩定性好。使用 CORON的專用軟件進行快速、直觀的調試和配置。

聯系我們

技術參數

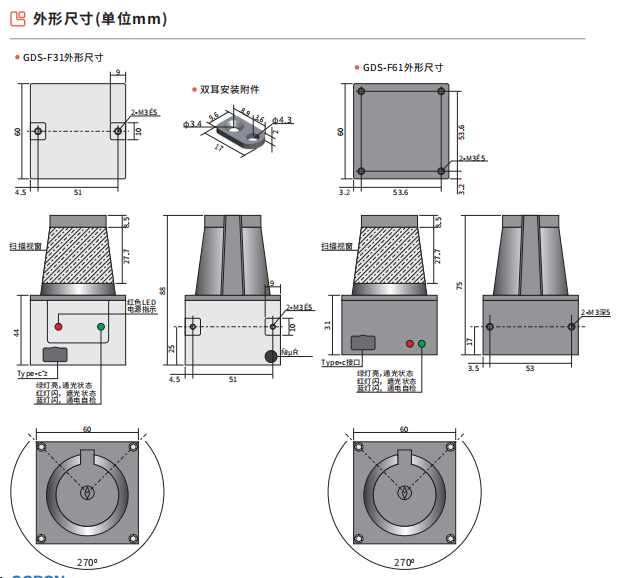

外形尺寸

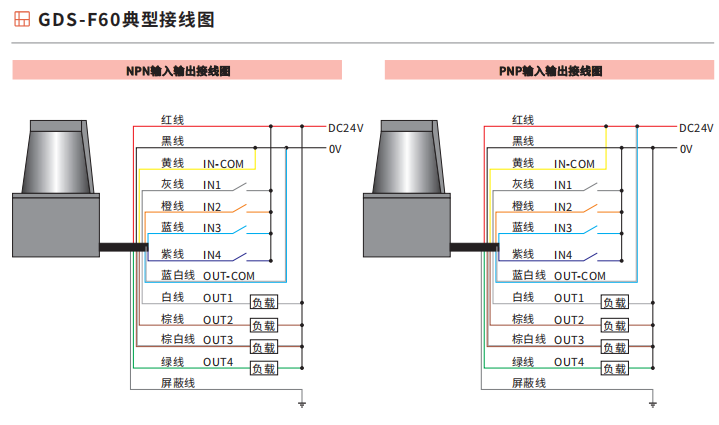

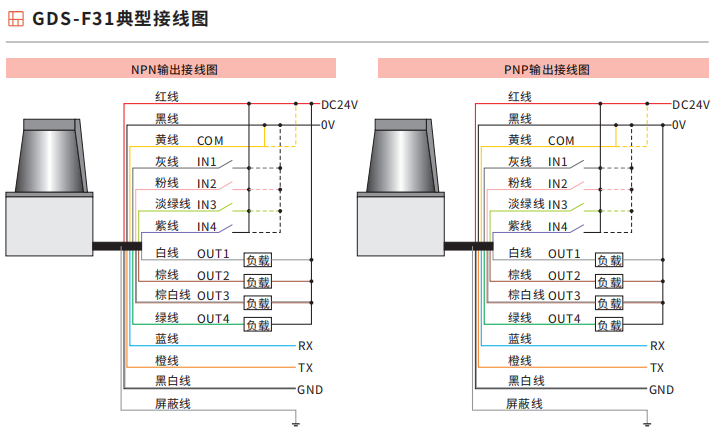

接線圖
3D模型
應用
海關數據
配件

商品名稱: GDS 避障型激光雷達

270“大視角、最遠8米(反射率為2%)范圍內的區域保護。外觀厚實，抗振能力強，獨特的內部設計能夠有效的較少震動對內部光學和電子元件的影響，確保其在震動環境下的長期穩定性?！?可用性高:對污染物、灰塵、環境光和其它激光掃描儀不敏感。激光防護等級為1級，人眼安全。可以設置不同的保護區域(減速區域、停止區域)。具有兩路安全OSSD輸出，可以分別指示不同的區域檢測狀態等。優異的抗光環境，抗光干擾擾度高達 80000LX。堅固的外殼設計并且防護等級高達IP67，非常適合要求嚴苛的應用。相應等級1-5級可調，級別越高，響應時間越長。效率高、隱蔽性好、抗干擾能力強、可靠性高和穩定性好。使用 CORON的專用軟件進行快速、直觀的調試和配置。

類型		通用型
輸出方式	NPN	GDS-F31-N
	PNP	GDS-F31-P
檢測距離		0.05-8m(10%反光率);0.05-25m(90%以上反光率)
掃描角度范圍		270°(-45°-2250)
角度分辨率		0.250;0.330;1?
分辨率		≤3m時分辨率5mm;≤5m時分辨率10mm;≤8m時分辨率15mm
測量精度		±30mm
重復精度		30mm
掃描頻率		15Hz
區域組		16個區域組(每個區域組包含3個區域)
激光波長		905nm
激光安全		符合GB7247.1-20121類激光人眼安全要求
供電電源		DC9-28V,功耗4W
開關量輸入		4個開關輸入
開關量輸出		NPN或PNP晶體管輸出，3個區域輸出+1個同步/狀態輸出，輸出電流100mA
通訊接口		參數設置接口/數據輸出接口： RS232/Type-c
環境溫度		工作溫度： -25-+50℃,儲存溫度：+40-+70℃
抗光強度		≤80000Lux
電磁兼容性		ENIEC61000-6-2:2019;ENIEC61000-6-4:2019
連接方式		金屬屏蔽線；線長1米
殼體材料		鋁合金
防護等級		IP65
型號和技術參數
類型		經濟型
安裝		正開孔安裝	側開孔安裝	正開孔安裝	側開孔安裝
輸出方式		GDS-F31-10Z	GDS-F31-10C	GDS-F61-20Z	GDS-F61-20C
檢測距離		0.03-10m(10%反光率)		0.03-20m(10%反光率)
掃描角度范圍		270°(-450-2250)
角度分辨率		0.330;0.50;10
分辨率		≤3m時分辨率5mm;≤5m時分辨率10mm;≤8m時分辨率15mm
測量精度		±30mm
重復精度		30mm
掃描頻率		15Hz
區域組		16個區域組(每個區域組包含3個區域)
激光波長		905nm
激光安全		符合GB7247.1-20121類激光人眼安全要求
供電電源		DC9-26V,功耗4W
開關量輸入		4個開關輸入
開關量輸出		NPN和PNP可通過軟件設置，3個區域輸出+1個同步/狀態輸出，輸出電流100mA
通訊接口		參數設置接口/數據輸出接口： RS232/Type-c
環境溫度		工作溫度： -25-+50℃,儲存溫度： -40-+70℃
抗光強度		≤80000Lux
電磁兼容性		ENIEC61000-6-2:2019;ENIEC61000-6-4:2019
連接方式		金屬屏蔽線；線長1米
殼體材料		塑料
防護等級		IP65
