反射式QR40T系列超聲波傳感器

測量過程不受物體顏色、透明度、光澤度和環境光的影響。金屬外殼堅固耐用。盲區小，檢測范圍更大。具有溫度補償功能，不受環境溫度影響。抗干擾能力強，增強抗電磁干擾和射頻干擾。配備NPN、PNP開關量輸出、RS485通訊輸出和4-20MA、 0-10VDC模擬量輸出。通過遠程設定線，可以任意設定檢測距離和檢測范圍。 LED 指示燈可直觀的顯示電源狀態，信號強度和輸出狀態。完全不受灰塵、污垢和霧氣的影響。

聯系我們

技術參數

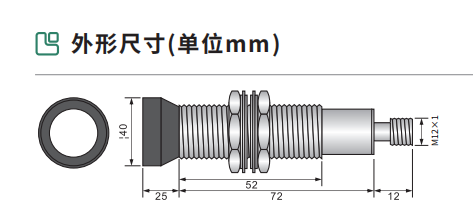

外形尺寸

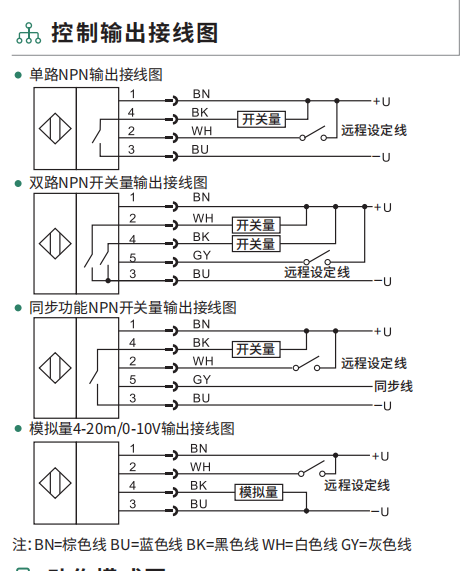

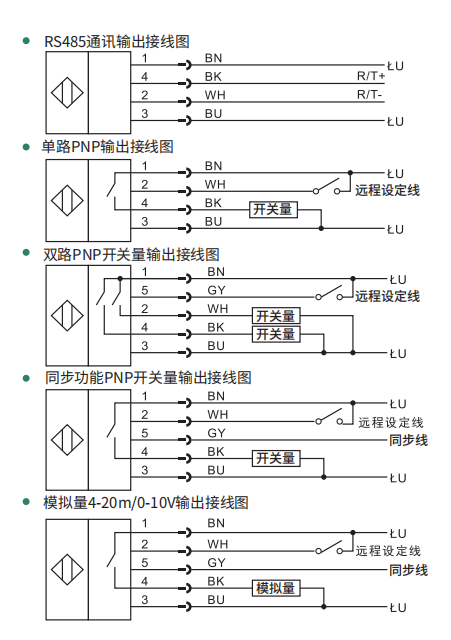

接線圖
3D模型
應用
海關數據
配件

商品名稱: 反射式QR40T系列超聲波傳感器

測量過程不受物體顏色、透明度、光澤度和環境光的影響。金屬外殼堅固耐用。盲區小，檢測范圍更大。具有溫度補償功能，不受環境溫度影響。抗干擾能力強，增強抗電磁干擾和射頻干擾。配備NPN、PNP開關量輸出、RS485通訊輸出和4-20MA、 0-10VDC模擬量輸出。通過遠程設定線，可以任意設定檢測距離和檢測范圍。 LED 指示燈可直觀的顯示電源狀態，信號強度和輸出狀態。完全不受灰塵、污垢和霧氣的影響。

檢測方式		超聲波反射式
類型		單路輸出	同步單路輸出	雙路輸出
型號	NPN	QR40T-D400N-G	QR40T-D400NT-G	QR40T-D400N2-G
	PNP	QR40T-D400P-G	QR40T-D400PT-G	QR40T-D400P2-G
	4-20mA	QR40T-D?001-G	QR40T-D400IT-G
	0-10VDC	QR40T-D400U-G	QR40T-D400UT-G
	RS485	QR40T-D400R-G
檢測距離		300mm - 4000mm,盲區300mm
標準檢測體		100×100mm
電源電壓		DC24V±10%脈動(P-P)10%以下，消耗電流：50mA以下
輸出	開關量輸出	NPN、PNP集電極開路輸出：負載電流100mA,殘余電壓2V以下
	模擬量輸出	4-20mA輸出、0-10VDC輸出
	通訊輸出	RS485輸出(Modbus協議)
響應時間		最小325ms
指示燈		電源指示燈綠色LED,動作指示燈黃色LED,超聲波強度指示燈紅色LED
輸出狀態		開關量輸出亮動、暗動可設定
重復精度		開關量重復精度：滿量程0.5%,模擬量重復精度：滿量程0.1%
分辨率		模擬量分辨率：0.35mm
調整方式		可通過遠程設定線，設定檢測距離和輸出方式
環境溫度		工作時：-20-+60℃(但不結冰),保存時：-25-+70℃
環境濕度		工作時：35-85%RH,保存時：35-85%RH
耐環境光		白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動		振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊		加速度：500m/s²約50g,X、Y、Z方向各3次
耐電壓		1000VAC 50/60Hz1分鐘
絕緣電阻		DC500V,20MΩ以上
絕緣強度		AC500V,50/60Hz,1分鐘(0-40℃,85%RH)
連接方式		單路：M12四芯連接器；同步單路和雙路：M12五芯連接器
防護等級		IECIP67
