小體積型KC系列色標傳感器

功能強大，色彩檢測、色標標志檢測。 RGB紅、綠、藍三色LED光源，顏色分辨更細致。 1×5mm的極細光點使高精度檢測得以實現。全新的迷你設計外形，超小尺寸僅為W11×H31×D20mm。優質的探測能力，檢測靈敏度高。增強的距離容差范圍，輕微的抖動也能可靠檢測。靈敏度設置簡單，色標模式時2點設置，顏色模式時1點設置。高響應速度，色標檢測達50us，色彩檢測達300us。

聯系我們

技術參數

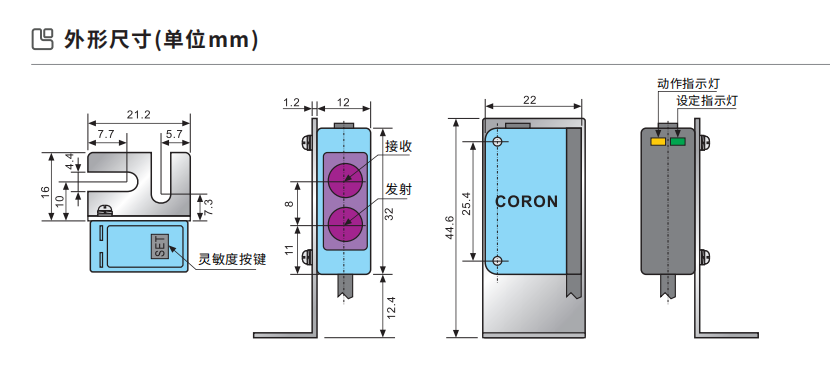

外形尺寸

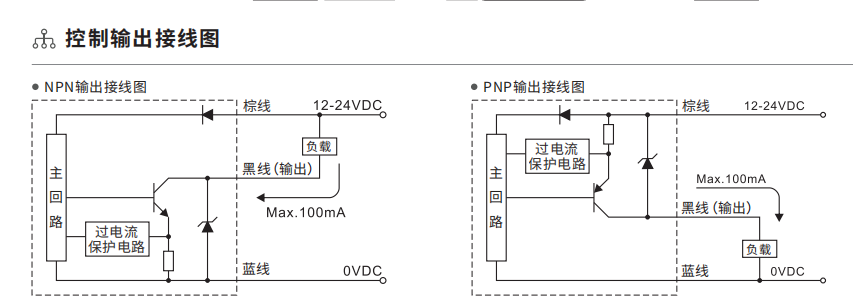

接線圖
3D模型
應用
海關數據
配件

商品名稱: 小體積型KC系列色標傳感器

功能強大，色彩檢測、色標標志檢測。 RGB紅、綠、藍三色LED光源，顏色分辨更細致。 1×5mm的極細光點使高精度檢測得以實現。全新的迷你設計外形，超小尺寸僅為W11×H31×D20mm。優質的探測能力，檢測靈敏度高。增強的距離容差范圍，輕微的抖動也能可靠檢測。靈敏度設置簡單，色標模式時2點設置，顏色模式時1點設置。高響應速度，色標檢測達50us，色彩檢測達300us。

類型	NPN輸出型	PNP輸出型	NPN輸出型	PNP輸出型
型號	KC-TM12	KC-TM12-P	KC-SM12	KC-SM12-P
光源色	RGB三色光源根據被檢測顏色標記自動選擇其中一種光源		RGB三色光源同時使用
投光元件	紅色、綠色、藍色、復合LED,投光波峰波長：640nm/525nm/470nm
檢測距離	12.5±3mm
光點直徑	1×6.5mm(設定距離12.5mm)
光點方向	長度方向
電源電壓	DC12-24V±10%脈動(P-P)10%以下，消耗電流30mA
響應時間	50us		300us
輸出	NPN或PNP集電極開路輸出：負載電流100mA,殘余電壓1.1V以下
輸出狀態	亮動、暗動，通過設定自動切換
指示燈	動作指示燈橙色LED,電源指示燈綠色LED
靈敏度調節	通過SE按鍵2點教導/全自動教導
環境溫度	工作時：-20-+55℃(但不結冰),保存時： -25-+70℃
環境濕度	工作時：35-85%RH,保存時：35-85%RH
耐環境光	白熾燈：受光面照度3000Lx,太陽光：受光面照10000Lx
抗振動	振頻：10-55Hz,振幅：1.5mm,X、Y、Z方向各2小時
抗沖擊	加速度：500m/s²約50g,X、Y、Z方向各3次
抗干擾	±240V有干擾器產生的方波(脈沖寬度：1us)
耐電壓	1000VAC 50/60Hz1分鐘(0-40℃,85%RH)
絕緣電阻	DC500V,20MΩ以上
連接方式	φ4mm,三芯，線長2m
殼體材料	外殼：PBT工程塑料，透鏡： PMMA
防護等級	IEC IP64
