光通訊遠距型 GBD系列安全光幕

符合國際工業安全標準的四級安全光幕。采用CPU實時自檢功能，當安全光幕自身出現故障時，不會向被控設備發出錯誤信號，確保安全光幕的安全性。外部繼電器觸點監控（EDM）功能，防止由于外部繼電器粘合故障而導致的安全保護功能的丟失。外形厚實大氣，結構設計精巧，尺寸僅為35MM×50MM?？砂惭b在大型、重型高危險的機械設備上。優質的防護結構設計和抗振性設計，使光幕可在惡劣的使用場合和重型設備中可靠使用。高分辨率設計，光軸間距最小僅為10MM，可以可靠的保護人體手指。全新采用先進的光學同步技術，發光器與受光器之間無需導線連接。采用專業的光學透鏡構架和先進的光學系統設計，具有卓越的聚光特性，抗外界光干擾能力強。配有數碼管顯示功能，可顯示被遮擋的光路數。電磁兼容性設計，抗干擾能力強，能在變頻器、伺服電機等高頻高磁的環境中可靠使用。 PNP雙路獨立輸出，可以接安全繼電器和安全型PLC。高反應速度，反應時間僅5-30MS

聯系我們

技術參數

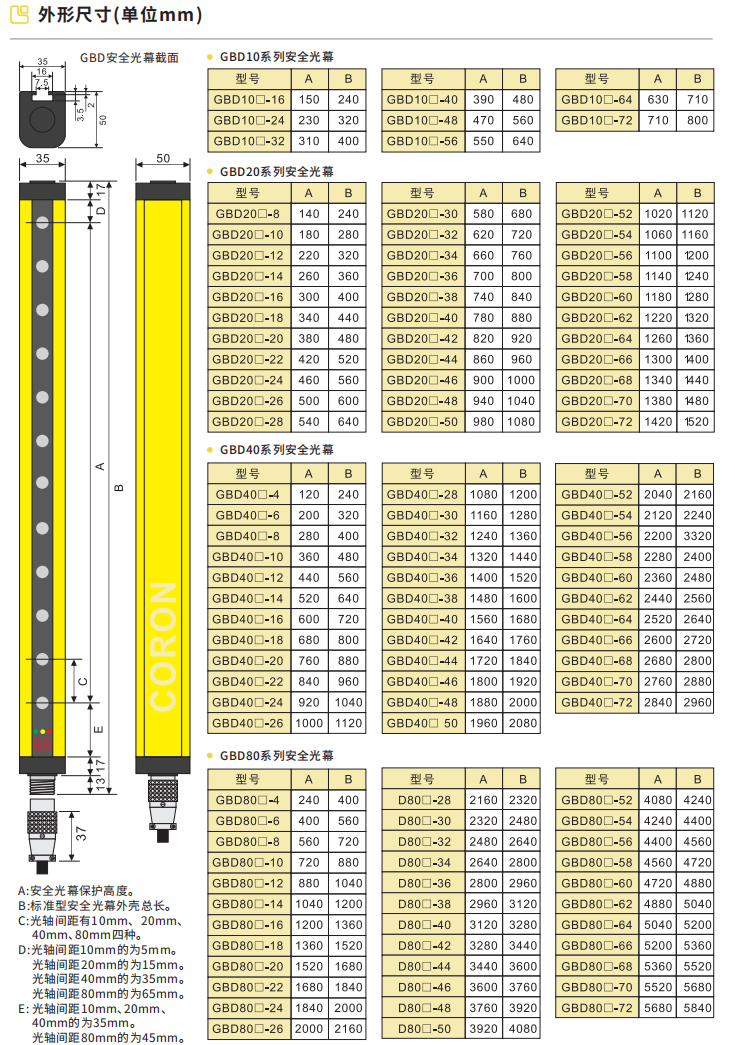

外形尺寸

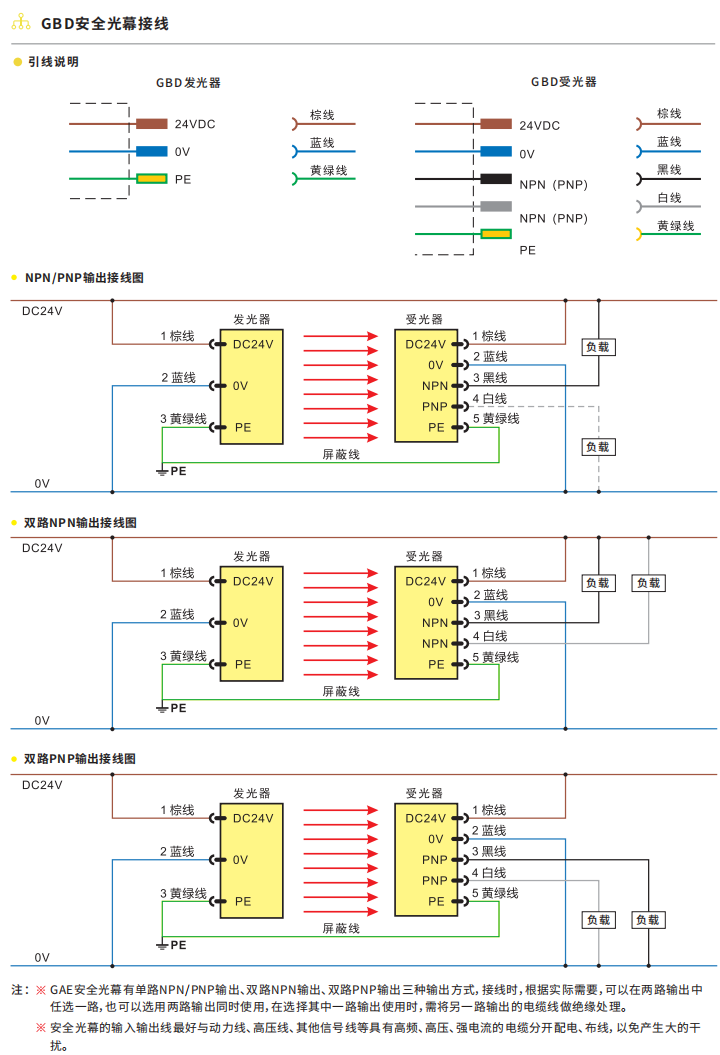

接線圖
3D模型
應用
海關數據
配件

商品名稱: 光通訊遠距型 GBD系列安全光幕

符合國際工業安全標準的四級安全光幕。采用CPU實時自檢功能，當安全光幕自身出現故障時，不會向被控設備發出錯誤信號，確保安全光幕的安全性。外部繼電器觸點監控（EDM）功能，防止由于外部繼電器粘合故障而導致的安全保護功能的丟失。外形厚實大氣，結構設計精巧，尺寸僅為35MM×50MM?？砂惭b在大型、重型高危險的機械設備上。優質的防護結構設計和抗振性設計，使光幕可在惡劣的使用場合和重型設備中可靠使用。高分辨率設計，光軸間距最小僅為10MM，可以可靠的保護人體手指。全新采用先進的光學同步技術，發光器與受光器之間無需導線連接。采用專業的光學透鏡構架和先進的光學系統設計，具有卓越的聚光特性，抗外界光干擾能力強。配有數碼管顯示功能，可顯示被遮擋的光路數。電磁兼容性設計，抗干擾能力強，能在變頻器、伺服電機等高頻高磁的環境中可靠使用。 PNP雙路獨立輸出，可以接安全繼電器和安全型PLC。高反應速度，反應時間僅5-30MS

參數與型號		GBD10	GBD20	GBD40	GBD80
光軸間距		10mm	20mm	40mm	80mm
最小保護物體		φ15mm	φ25mm	φ45mm	φ85mm
光軸數		16/24/32至72	8/10/12至72	4/6/8/10至72	4/6/8/10至72
保護高度		光軸間距×(光路數-1)
保護范圍		A系列：0-3m; B系列：0-6m; C系列：0-12m; D系列：0-20m;E系列：1-30m
電源電壓		DC24V,功耗<6W
響應時間		5-30ms
輸出	NPN	NPN集電極開路輸出：灌入電流100mA,殘余電壓1.6V以下
	PNP	PNP集電極開路輸出：灌入電流100mA,殘余電壓1.6V以下
輸出形式		NPN或PNP雙路輸出、NPN/PNP單路同時輸出
輸出狀態		所有光軸受光時ON
保護		具有輸出短路保護功能、電源極性保護、負載過載保護
光源		紅外LED
指示燈		電源指示燈(黃色),安全通過指示燈(綠色),遮擋故障指示燈(紅色)
耐光環境		白熾燈：受光面照度3000Lx,太陽光：受光面照度10000Lx
環境溫度		工作時：-10～+55℃(但不結冰),保存時： -25～+75℃
環境濕度		工作時：35～85%RH,保存時：35～95%RH
抗振動		振頻：10-55Hz,振幅：0.35mm,X、Y、Z方向各兩小時
抗沖擊		加速度：300m/s²約50g,X、Y、Z方向各3次
絕緣電阻		AC1000V,50/60Hz,1分鐘
介電強度		DC500V, 20MΩ
連接方式		配專用屏蔽連接電纜，發光器3芯，受光器5芯
殼體材料		保護外殼：鋁合金，前罩：聚碳酸酯，上下蓋： AS尼龍塑料
防護結構		±×??IECIP66
